无线微波传输设备应用于山西大同调频广播传输
  大同广播电台FM104.1M频道北岳之声,电台总部位于大同市区,为扩大电台市区覆盖范围,为广大听众获得最佳收听效果,将发射台站选址于浑源县广播电视台西北侧的南榆林乡西岩石村马头山山顶。广播电台立体声音频信号,先通过光缆通道,传输至大同市浑源县广播电视台。县电视台再通过我司一对微波传输设备,从楼顶通讯塔,将立体声音频,传输至马头山山顶发射台。原有浑源县电视台至山顶微波设备,因设备老化等原因,已经无法使用。如果租用运营商光缆信道,从县城到山顶播出机房,则后续运营费用昂贵。综合考虑后,采用更换新微波设备来实现传输。
  整个传输链路如下:

  浑源县广电距离山顶发射塔站,直线距离大约19公里,电视台楼铁塔与山顶发射塔站,通透无障碍,非常适合微波方式进行信号传输。采用我司小口径微波天线、传输主机和广电级编码解码设备,实现立体声音频无线传输。微波设备采用工业级设计,具有-40度~+70度和环境温度下正常工作,设备安装、调试简单,相关参数预先调试好,现场只需要设备一一对接安装即可。音频音质采用320Kbps MP3编码码率,具有左右声道,CD立体声音质,传输实时同步,完全符合广电节目播出要求。

浑源县编码与微波主机和天线:
浑源县广电调频立体声微波无线传输01
浑源县广电调频立体声微波无线传输02

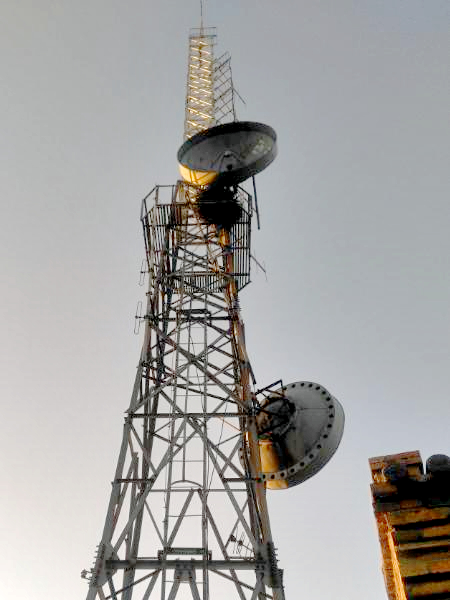

山顶微波定向接收后,音频接入调频广播发射机,八木天线向大同城区方向发射FM调频广播节目:
浑源县广电调频立体声微波无线传输02浑源县广电调频立体声微波无线传输04

用户收听调频广播节目:FM104.1北岳之声
西大同调频广播山FM104.1北岳之声
